如何开发出一款仿映客直播APP项目实践篇 -【采集篇】

日期:2016-11-25 11:50:00

如何开发出一款仿映客直播APP项目实践篇
【目录】

【采集基本原理】

采集: 硬件(摄像头)视频图像
推流: 就是将采集到的音频,视频数据通过流媒体协议发送到流媒体服务器。

推流前的工作:采集,处理,编码压缩
推流中做的工作: 封装,上传

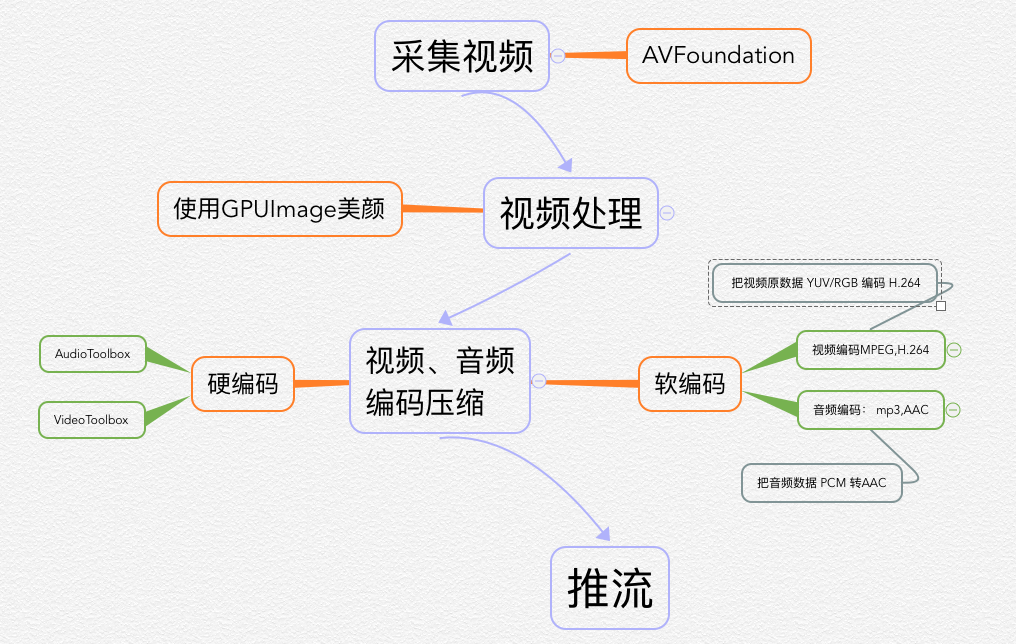

推流前的工作


推流——采集到的音频,视频数据通过流媒体协议发送到流媒体服务器

【视频采集】

- 方法一:利用封装库LFLiveKit(推荐)

- 方法二:利用系统库AVFoundation

接下来,我会分别贴上两种方法代码
其实 LFLiveKit 已经实现了 后台录制、美颜功能、支持h264、AAC硬编码,动态改变速率,RTMP传输等,对AVFoundation库进行了封装,我们真正开发的时候直接使用就很方便啦。另外也有:
LiveVideoCoreSDK : 实现了美颜直播和滤镜功能,我们只要填写RTMP服务地址,直接就可以进行推流啦。
PLCameraStreamingKit: 也是一个不错的 RTMP 直播推流 SDK。

虽然推荐用 LFLiveKit 已包含采集美颜编码推流等功能,而为了进一步了解采集到推流完整过程,可以参观方法二代码按自己的步子试着走走,详细讲解每个流程的原理。

一、利用LFLiveKit

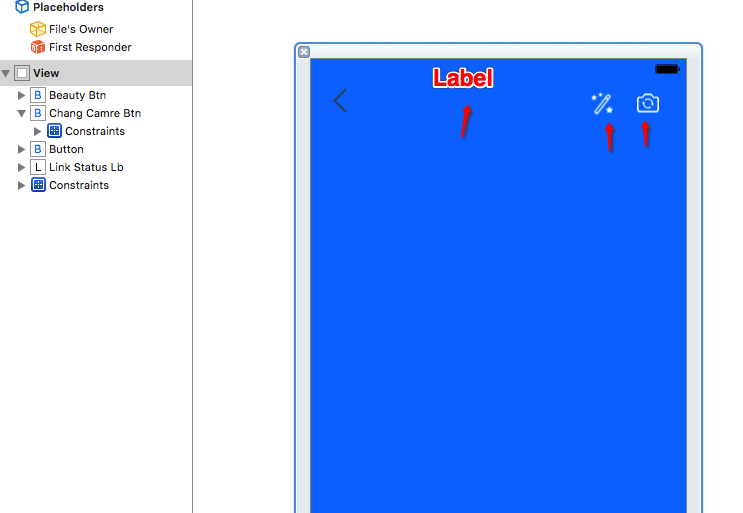

xib上添加两个Button 和一个Label (主要监听连接状态)



2.创建CaputuereLiveViewController.m类 注释都写在文档中

//  CaputuereLiveViewController.m //  ZKKLiveAPP // //  Created by Kevin on 16/11/12. //  Copyright © 2016年 zhangkk. All rights reserved. // #import "CaputuereLiveViewController.h" #import  @interface CaputuereLiveViewController ()<LFLiveSessionDelegate>{
    LFLiveSession *_session;
} //总控制对象 @property(nonatomic,strong)LFLiveSession *session; // 推流状态(下一篇推流时用到的) @property (weak, nonatomic) IBOutlet UILabel *linkStatusLb; //美颜 @property (weak, nonatomic) IBOutlet UIButton *beautyBtn;
- (IBAction)beautyBtn:(UIButton *)sender; //切换摄像头 @property (weak, nonatomic) IBOutlet UIButton *changCamreBtn;
- (IBAction)changCamreBtn:(UIButton *)sender;
- (IBAction)backBtn:(UIButton *)sender; @end @implementation CaputuereLiveViewController -(void )viewWillAppear:(BOOL)animated{
    [super viewWillAppear:YES];
    [UIApplication sharedApplication].statusBarHidden = YES; self.tabBarController.tabBar.hidden = YES; self.hidesBottomBarWhenPushed = YES;

          [self requestAccessForVideo];//请求视频采集权限 [self requestAccessForAudio];//请求音频权限 //开始录制 [self startLive];

}
- (void)viewDidLoad {
    [super viewDidLoad]; self.view.backgroundColor= [UIColor clearColor];

}

-(void)viewWillDisappear:(BOOL)animated{
    [super viewWillDisappear:YES];
    [self stopLive];
} #pragma mark -- Public Method -(void)requestAccessForVideo{
    __weak typeof(self) _self = self; AVAuthorizationStatus status = [AVCaptureDevice authorizationStatusForMediaType:AVMediaTypeVideo]; switch (status) { case AVAuthorizationStatusNotDetermined:
        { //许可对话没有出现 则设置请求 [AVCaptureDevice requestAccessForMediaType:AVMediaTypeVideo completionHandler:^(BOOL granted) { if(granted){ dispatch_async(dispatch_get_main_queue(), ^{
                    [_self.session setRunning:YES];
                });
                }
            }]; break;
        } case AVAuthorizationStatusAuthorized:
        { dispatch_async(dispatch_get_main_queue(), ^{
               [_self.session setRunning:YES];
           }); break;
        } case AVAuthorizationStatusDenied: case AVAuthorizationStatusRestricted: //用户获取失败 break; default: break;
    }

}
-(void)requestAccessForAudio{ AVAuthorizationStatus status = [AVCaptureDevice authorizationStatusForMediaType:AVMediaTypeAudio]; switch (status) { case AVAuthorizationStatusNotDetermined:{

      [AVCaptureDevice requestAccessForMediaType:AVMediaTypeAudio completionHandler:^(BOOL granted) {

      }];
  } break; case AVAuthorizationStatusAuthorized: break; case AVAuthorizationStatusRestricted: case AVAuthorizationStatusDenied: break; default: break;
    }

} #pragma mark -- LFStreamingSessionDelegate /**
 链接状态
 */ -(void)liveSession:(LFLiveSession *)session liveStateDidChange:(LFLiveState)state{ switch (state) { case LFLiveReady:
            _linkStatusLb.text = @"未连接"; break; case LFLivePending:
            _linkStatusLb.text = @"连接中..."; break; case LFLiveStart:
            _linkStatusLb.text = @"开始连接"; break; case LFLiveStop:
            _linkStatusLb.text = @"断开连接"; break; case LFLiveError:
            _linkStatusLb.text = @"连接错误"; default: break;
    }
} /*dug CallBack*/ -(void)liveSession:(LFLiveSession *)session debugInfo:(LFLiveDebug *)debugInfo{ NSLog(@"bugInfo:%@",debugInfo);
} /** callback socket errorcode */ - (void)liveSession:(nullable LFLiveSession *)session errorCode:(LFLiveSocketErrorCode)errorCode { NSLog(@"errorCode: %ld", errorCode);
} /**
  **Live
 */ -(void )startLive{
    LFLiveStreamInfo *stream = [LFLiveStreamInfo new]; /*stream.url = @"rtmp://192.168.0.2:1990/liveApp/room";
    [self.session startLive:stream];*/后续推流时使用
}
-(void)stopLive{
    [self.session stopLive];
}
- (LFLiveSession*)session { if (!_session) {
        _session = [[LFLiveSession alloc] initWithAudioConfiguration:[LFLiveAudioConfiguration defaultConfiguration] videoConfiguration:[LFLiveVideoConfiguration defaultConfiguration]];
        _session.preView = self.view;//将摄像头采集数据源渲染到view上 _session.delegate = self;
    } return _session;
}
- (void)didReceiveMemoryWarning {
    [super didReceiveMemoryWarning]; // Dispose of any resources that can be recreated. } /**
 **Action 美颜/切换前后摄像头

 @param sender button
 */ - (IBAction)beautyBtn:(UIButton *)sender {
    sender.selected = !sender.selected; self.session.beautyFace = !self.session.beautyFace;
}
- (IBAction)changCamreBtn:(UIButton *)sender { AVCaptureDevicePosition position = self.session.captureDevicePosition; self.session.captureDevicePosition = (position == AVCaptureDevicePositionBack)?AVCaptureDevicePositionBack:AVCaptureDevicePositionFront;
}

- (IBAction)backBtn:(UIButton *)sender { NSLog(@"返回"); //    self.view.window.rootViewController =    self.tabBarController; [self.tabBarController setSelectedIndex:0]; self.tabBarController.tabBar.hidden = NO;
}

*/ @end

1.2利用系统AVFoundation采集视频

一、采集硬件(摄像头)视频图像

#import "CaputureViewController.h" #import  #import "GPUImageBeautifyFilter.h" @interface CaputureViewController ()<AVCaptureVideoDataOutputSampleBufferDelegate,AVCaptureAudioDataOutputSampleBufferDelegate> /**采集视频*/ //切换屏幕按钮 @property (weak, nonatomic) IBOutlet UIButton *changScreenBtn; //采集视频总控制 @property(nonatomic,strong)AVCaptureSession *captureSession; //视频采集输入数据源 @property(nonatomic,strong)AVCaptureDeviceInput *currentVideoDeviceInput; //将摄像头采集数据源显示在屏幕上  @property(nonatomic,weak)AVCaptureVideoPreviewLayer *previedLayer; //采集的截取数据流 一般用与美颜等处理 @property(nonatomic,weak)AVCaptureConnection *videoConnection;
- (IBAction)changScreenBtn:(UIButton *)sender; /*开启美颜*/ @property (weak, nonatomic) IBOutlet UISwitch *openBeautySwitch;

- (IBAction)switch:(UISwitch *)sender; [email protected]

(nonatomic,)BOOL isOpenBeauty; [email protected]

(nonatomic,strong)<#type#> *<#Name#>; @end @implementation CaputureViewController -(void)viewWillAppear:(BOOL)animated{
    [super viewWillAppear:YES]; if (_captureSession) {
        [_captureSession startRunning];
    }

}
- (void)viewDidLoad {
    [super viewDidLoad];
    [self.view addSubview:self.focusCursorImageView]; self.view.backgroundColor = [UIColor whiteColor]; /*1. 采集视频 -avfoundation */ [self setupCaputureVideo]; /*2. GPUImage 美颜视图 */ }

- (void)viewWillDisappear:(BOOL)animated{
    [super viewWillDisappear:YES]; if (_captureSession) {
        [_captureSession stopRunning];
    }
} /**
 音视频捕获
 */ -(void)setupCaputureVideo{ //创建管理对象 _captureSession = [[AVCaptureSession alloc]init]; //获取摄像头和音频 //    AVCaptureDevice *videoDevice = [AVCaptureDevice defaultDeviceWithMediaType:AVMediaTypeVideo]; AVCaptureDevice *videoDevice = [self getVideoDevice:AVCaptureDevicePositionFront]; AVCaptureDevice *audioDevice = [AVCaptureDevice defaultDeviceWithMediaType:AVMediaTypeAudio]; //创建对应音视频设备输入对象 AVCaptureDeviceInput *videoDeviceInput = [AVCaptureDeviceInput deviceInputWithDevice:videoDevice error:nil]; AVCaptureDeviceInput * audioDeviceInput = [AVCaptureDeviceInput deviceInputWithDevice:audioDevice error:nil];
    _currentVideoDeviceInput = videoDeviceInput; if ([_captureSession canAddInput:_currentVideoDeviceInput]) {
        [_captureSession addInput:_currentVideoDeviceInput];
    } if ([_captureSession canAddInput:audioDeviceInput]) {
        [_captureSession canAddInput:audioDeviceInput];
    } //获取系统输出的视频源 AVCaptureVideoDataOutput *videoOutput = [[AVCaptureVideoDataOutput alloc]init]; AVCaptureAudioDataOutput *audioOutput = [[AVCaptureAudioDataOutput alloc]init]; //串行对列 dispatch_queue_t videoQueue = dispatch_queue_create("VideoQueue",DISPATCH_QUEUE_SERIAL); dispatch_queue_t audioQueue = dispatch_queue_create("audioQueue", DISPATCH_QUEUE_SERIAL);
    [videoOutput setSampleBufferDelegate:self queue:videoQueue];
    [audioOutput setSampleBufferDelegate:self queue:audioQueue];
    videoOutput.videoSettings = @{(NSString*)kCVPixelBufferPixelFormatTypeKey: @(kCVPixelFormatType_32BGRA)}; //    _videoOutput.videoSettings = captureSettings; //添加输出源 到控制类session中 if ([_captureSession canAddOutput:videoOutput]) {
        [_captureSession addOutput: videoOutput];
    } if ([_captureSession canAddOutput:audioOutput]) {
        [_captureSession addOutput:audioOutput];
    } //获取视频输入和输出的链接 用于分辨音视频数据 做处理时用到 _videoConnection = [videoOutput connectionWithMediaType:AVMediaTypeVideo]; //将视屏数据加入视图层 显示 AVCaptureVideoPreviewLayer *previedLayer = [AVCaptureVideoPreviewLayer layerWithSession:_captureSession];
    previedLayer.frame = [UIScreen mainScreen].bounds;
    [self.view.layer insertSublayer:previedLayer atIndex:0];
    [self.view.layer insertSublayer:_changScreenBtn.layer atIndex:1];
    _previedLayer = previedLayer;

    [_captureSession startRunning];

} //获取切换后的摄像头 - (IBAction)changScreenBtn:(UIButton *)sender { //获取当前的摄像头 AVCaptureDevicePosition curPosition = _currentVideoDeviceInput.device.position; //获取改变的方向 AVCaptureDevicePosition togglePosition = curPosition == AVCaptureDevicePositionFront?AVCaptureDevicePositionBack:AVCaptureDevicePositionFront; //获取当前的摄像头 AVCaptureDevice *toggleDevice = [self getVideoDevice:togglePosition]; //切换输入设备 AVCaptureDeviceInput *toggleDeviceInput = [AVCaptureDeviceInput deviceInputWithDevice:toggleDevice error:nil];
    [_captureSession removeInput:_currentVideoDeviceInput];
    [_captureSession addInput:toggleDeviceInput];
    _currentVideoDeviceInput = toggleDeviceInput;

}
-(AVCaptureDevice *)getVideoDevice:(AVCaptureDevicePosition)position { NSArray *devices = [AVCaptureDevice devicesWithMediaType:AVMediaTypeVideo]; for( AVCaptureDevice *device in devices) { if (device .position == position) { return device;
        }
    } return nil;
}


-(UIImageView *)focusCursorImageView{ if (!_focusCursorImageView) {
        _focusCursorImageView = [[UIImageView alloc] initWithImage:[UIImage imageNamed:@"focus"]];
    } return _focusCursorImageView;
} #pragma mark - AVCaptureVideoDataOutputSampleBufferDelegate //截取输出的视频数据 -(void)captureOutput:(AVCaptureOutput *)captureOutput didOutputSampleBuffer:(CMSampleBufferRef)sampleBuffer fromConnection:(AVCaptureConnection *)connection{ if (_videoConnection == connection) { NSLog(@"采集的视频数据"); /*美颜*/ }else{ NSLog(@"采集的音频数据");

    }
}

上述是大致实现获取最基本数据的情况,一些细节(尺寸、方向)暂时没有深入,真正做直播的时候,一般是视频和音频是分开处理的,只有重点注意那个代理方法。
二、GPUImage 处理

在进行编码 H.264 之前,一般来说肯定会做一些美颜处理的,否则那播出的感觉太真实,就有点丑啦,在此以磨皮和美白为例简单了解。(具体参考的是:琨君 基于 GPUImage 的实时美颜滤镜
直接用 BeautifyFaceDemo 中的类 GPUImageBeautifyFilter
, 可以对的图片直接进行处理:

GPUImageBeautifyFilter *filter = [[GPUImageBeautifyFilter alloc] init]; UIImage *image = [UIImage imageNamed:@"testMan"]; UIImage *resultImage = [filterimageByFilteringImage:image]; self.backgroundView.image = resultImage;

但是视频中是怎样进行美容处理呢?怎样将其转换的呢?平常我们这样直接使用:

GPUImageBeautifyFilter *beautifyFilter = [[GPUImageBeautifyFilter alloc] init];[self.videoCamera addTarget:beautifyFilter];[beautifyFilter addTarget:self.gpuImageView];

此处用到了 GPUImageVideoCamera,可以大致了解下 GPUImage详细解析(三)- 实时美颜滤镜
GPUImageVideoCamera: GPUImageOutput的子类,提供来自摄像头的图像数据作为源数据,一般是响应链的源头。
GPUImageView:响应链的终点,一般用于显示GPUImage的图像。
GPUImageFilter:用来接收源图像,通过自定义的顶点、片元着色器来渲染新的图像,并在绘制完成后通知响应链的下一个对象。
GPUImageFilterGroup:多个GPUImageFilter的集合。
GPUImageBeautifyFilter

@interface GPUImageBeautifyFilter : GPUImageFilterGroup {
GPUImageBilateralFilter *bilateralFilter;
GPUImageCannyEdgeDetectionFilter *cannyEdgeFilter;
GPUImageCombinationFilter *combinationFilter;
GPUImageHSBFilter *hsbFilter;
}

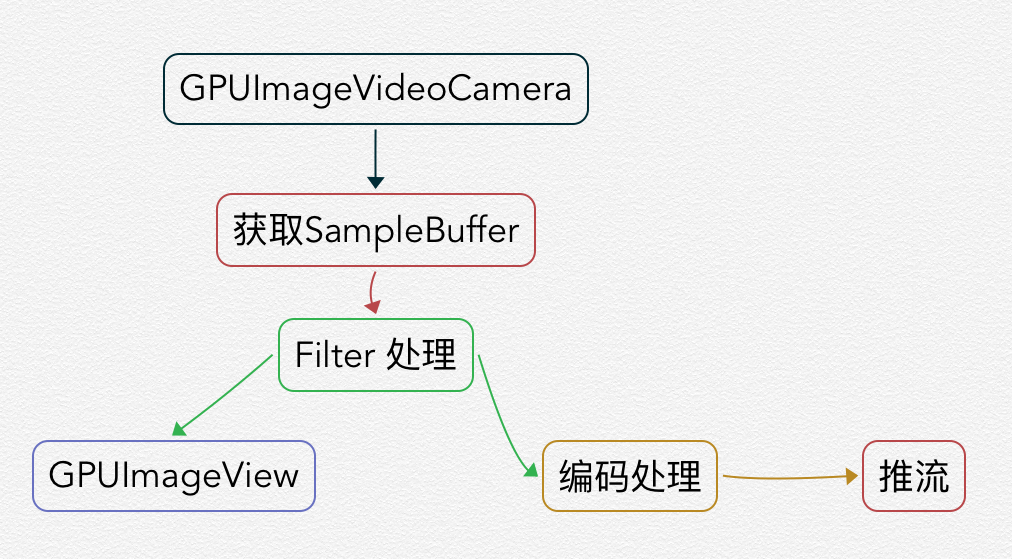

简单理解这个美颜的流程

不得不说GPUImage 是相当强大的,此处的功能也只是显现了一小部分,其中 filter 那块的处理个人目前还有好多不理解,需要去深入了解啃源码,暂时不过多引入。通过这个过程将 sampleBuffer 美容处理后,自然是进行编码啦。
三、视频、音频压缩编码

而编码是用 硬编码呢 还是软编码呢? 相同码率,软编图像质量更清晰,但是耗电更高,而且会导致CPU过热烫到摄像头。不过硬编码会涉及到其他平台的解码,有很多坑。综合来说,iOS 端硬件兼容性较好,iOS 8.0占有率也已经很高了,可以直接采用硬编。
硬编码:下面几个DEMO 可以对比下,当然看 LFLiveKit 更直接。
VideoToolboxPlus
iOSHardwareDecoder
-VideoToolboxDemo
iOS-h264Hw-Toolbox

四、推流

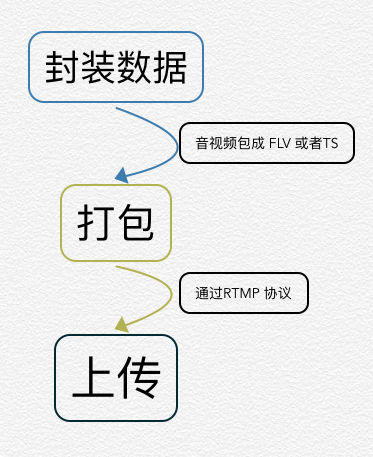

封装数据成 FLV,通过 RTMP 协议打包上传,从主播端到服务端即基本完成推流。
4-1、封装数据通常是封装成 FLV
FLV流媒体格式是一种新的视频格式,全称为FlashVideo。由于它形成的文件极小、加载速度极快,使得网络观看视频文件成为可能,它的出现有效地解决了视频文件导入Flash后,使导出的SWF文件体积庞大,不能在网络上很好的使用等缺点。
封包 FLV):一般FLV 文件结构里是这样存放的:
[[Flv Header]
[Metainfo Tag]
[Video Tag]
[Audio Tag]
[Video Tag]
[Audio Tag]
[Other Tag]…]
其中 AudioTag 和 VideoTag 出现的顺序随机的,没有严格的定义。Flv Header 是文件的头部,用FLV字符串标明了文件的类型,以及是否有音频、视频等信息。之后会有几个字节告诉接下来的包字节数。Metainfo 中用来描述Flv中的各种参数信息,例如视频的编码格式、分辨率、采样率等等。如果是本地文件(非实时直播流),还会有偏移时间戳之类的信息用于支持快进等操作。VideoTag 存放视频数据。对于H.264来说,第一帧发送的NALU应为 SPS和PPS,这个相当于H.264的文件头部,播放器解码流必须先要找到这个才能进行播放。之后的数据为I帧或P帧。AudioTag 存放音频数据。对于AAC来说,我们只需要在每次硬编码完成后给数据加上adts头部信息即可。
iOS 中的使用:详细看看 LFLiveKit 中的 LFStreamRTMPSocket 类。

总的说来,这又是一个粗略的过程,站在好多个巨人的肩膀上,但是还是基本了解了一个推流的流程,没有正式项目的经验,肯定有太很多细节点忽略了和好多坑需要填,还是那个目的,暂时先作为自己的预备知识点吧,不过此处可以扩展和深入的知识点真的太多啦,如 LFLiveKitGPUImage 仅仅展露的是冰山一角。

代码地址:
gitHub : https://github.com/one-tea/ZKKLiveDemo

备注参考:
LiveVideoCoreSDK
LFLiveKit
GPUImage
LMLiveStreaming
PLCameraStreamingKit
iOS手机直播Demo技术简介
iOS视频开发经验
iOS 上的相机捕捉
CMSampleBufferRef 与 UIImage 的转换
GPUImage详细解析(三)- 实时美颜滤镜
iOS8系统H264视频硬件编解码说明
利用FFmpeg+x264将iOS摄像头实时视频流编码为h264文件
使用VideoToolbox硬编码H.264
使用iOS自带AAC编码器
如何搭建一个完整的视频直播系统?
直播中累积延时的优化
使用VLC做流媒体服务器(直播形式)
